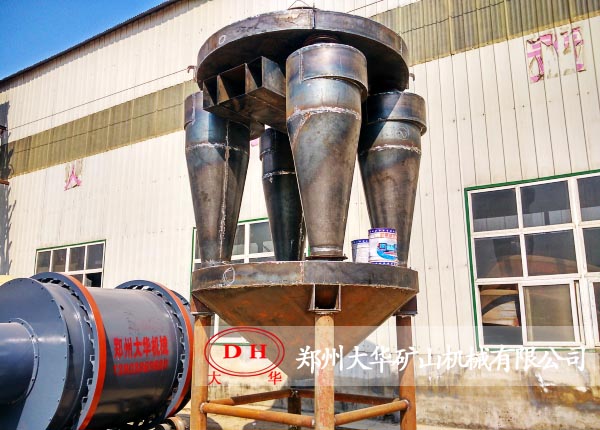

旋風式除塵器由單筒及數個單筒組合使用。錐體底部帶有反射屏，防止二次氣流將已分離的粉塵重新揚起。帶有料位料封裝置，除塵效率高。內壁涂抹有20毫米的耐磨、耐高溫襯料、基耐磨性能是普通碳素鋼的20-30倍，其耐溫達450℃以上，可直接處理高溫廢氣。
【進料粒度】：
【處理能力】：
【應用范圍】：適用于烘干、化工等一切產生粉塵的工作場所，也可作為高效除塵系統的前處理設備
【適用物料】：含塵氣體的凈化與粉塵物料的回收
結構簡單，占地面積小，制造、安裝容易；操作維護簡便，壓力損失中小，運轉維護費用低；性能穩定，不受含塵氣體濃度、溫度影響，對粉塵其它物理性質無特殊要求，除塵率達75-80%.
旋轉氣流的盡大部分沿器壁流動，呈螺旋狀由上向下向圓錐體底部運動，形成下降的外旋含塵氣流，在強烈旋轉過程中所產生的離心力將密度遠遠大于氣體的塵粒甩向器壁，塵粒一旦與器壁接觸，便由于慣性力而靠進口速度的動能和自身的重力沿壁面落進集灰斗。旋轉下降的氣流在到達圓錐體底部后．沿除塵器的軸心部位轉而向上．形成上升的內旋氣流，并由除塵器的排氣管排出。
| 型號 | 1-HX-Φ1410 | 2-HX-Φ1410 | 4-HX-Φ1410 | 5-HX-Φ1410 | 6-HX-Φ1410 | 8-HX-Φ1410 | 10-HX-Φ1410 |
|---|---|---|---|---|---|---|---|
| 處理風量m3/h | 15000-17500 | 30000-35000 | 60000-70000 | 75000-87000 | 90000-105000 | 129000-140000 | 150000-175000 |
| 入口風速m/s | 18-22 | ||||||
| 總阻力Pa | ＜1470（150毫米汞柱） | ||||||
| 允許入口最高溫度℃ | 450 | ||||||
| 除塵效率% | ＞95 | ||||||
| 設備重量T | 2.2 | 4.4 | 8.8 | 11 | 13.2 | 17.6 | 22 |
| 備注 | 1、設備重量中不包括耐高溫、耐磨襯料、每筒襯料重1.57噸 2、襯料耐磨度為0.039g/cm2。 3、表中所列設備重量供土建設計參考。 | ||||||
