粉煤灰是火力電廠排出的廢棄物；污泥可以是城市水處理廠排出的廢棄物，也可以是河湖底部的污泥淤泥。粉煤灰和污泥、黏土混合陳化后，可以造粒制成建筑陶粒，這樣固體廢棄物可以得到有效利用，黏土僅僅作為粘合劑使用，節約了大量的土地，變廢為寶，同時固化重金屬，避免了污染。
【場地面積】：1.5-5.5萬m3
【處理能力】：1.5-10萬m3/a
【應用范圍】：廣泛用于黏土、黃泥、河底淤泥、粉煤灰、頁巖、爐渣的煅燒造粒
【適用物料】：粉煤灰、粘土、頁巖、污泥等
工藝先進，單條生產線能力大，熱耗低，配套先進袋收塵器，滿足30mg/Nm3的嚴格的排放要求。
采用先進的計算機控制方式，實現整個系統的操作自動化。
陶粒的容重輕，強度高，適合輕質混凝土的使用。
回轉窯等主機根據陶粒的特點進行輕量化改進設計，節省投資。

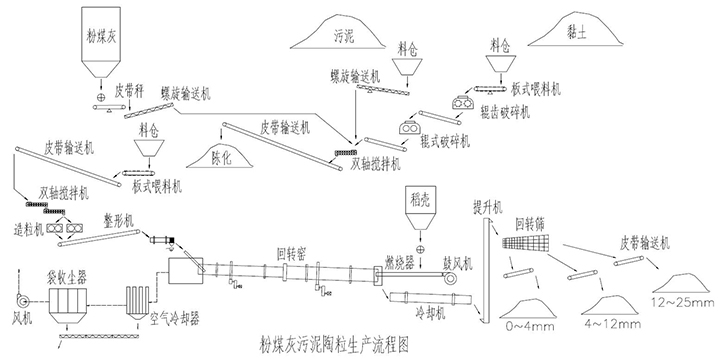

粉煤灰污泥陶粒采用粉煤灰、污泥和黏土配料。粉煤灰儲存在鋼板圓庫內，由倉下的剛性葉輪給料機卸出后，經皮帶秤計量后，送入雙軸攪拌機；進廠的污泥堆在防雨棚中，存放一段時間蒸發部分水分后，被鏟車送入污泥料倉，經倉下的螺旋輸送機也送入雙軸攪拌機；進廠的黏土經板式喂料機送入輥齒式破碎機，破碎后也進入雙軸攪拌機。
粉煤灰、污泥和黏土在雙軸攪拌機內進行充分的攪拌，混合均勻后，送到陳化堆場。陳化時間15~20天，然后被鏟車送到送到雙軸攪拌機打散和攪拌，之后送入對輥造粒機，造出的顆粒狀料球由皮帶輸送機送入整形篩分機，圓整處理后，小顆粒被篩出，合格的顆粒球被送入雙筒插接式回轉窯進行預熱和焙燒。燒制出的陶粒成品落入冷卻機冷卻后，再由回轉篩分成5mm、15mm、25mm三種規格的成品，各自存放在堆場存放，裝袋后發貨。冷卻機內冷卻陶粒的自然空氣被加熱到500℃進入到回轉窯內輔助燃燒，可以節約大量的燃料。可以采用稻殼或其他種類的燃料，粉碎后的燃料被高壓風機送入回轉窯內燃燒。窯尾的含塵高溫?zé)煔膺M(jìn)入空氣冷卻器降溫后，進入袋收塵器凈化后排空。
| 序號 | 設備名稱 | 粉煤灰陶粒生產線規模及設備規格 | ||||
|---|---|---|---|---|---|---|
| 15,000 m3/a | 25,000 m3/a | 35,000 m3/a | 50,000 m3/a | 100,000 m3/a | ||
| 1 | 粘土破碎機 | 2PGC450×500 | 2PGC450×500 | 2PGC450×500 | 2PGC450×500 | 2PGC450×500 |
| 2 | 粉煤灰秤 | DEL300 | DEL400 | DEL500 | DEL500 | DEL650 |
| 3 | 雙軸攪拌機 | 2J40/3000 | 2J40/3000 | 2J40/3000 | 2J50/3200 | 2J50/3200 |
| 4 | 對輥造粒機 | GL600×500 | GL700×600 | GL800×700 | GL800×700 2臺 | GL800×700 4臺 |
| 5 | 插接回轉窯 | 預熱窯Φ1.25×18m 焙燒窯Φ1.6×14m | 預熱窯Φ1.55×20m 焙燒窯Φ1.9×16m | 預熱窯Φ1.8×22m 焙燒窯Φ2.2×18m | 預熱窯Φ2×24m 焙燒窯Φ2.5×20m | 預熱窯Φ3×20m/Φ2.5×12m 焙燒窯Φ3×22m |
| 6 | 單筒冷卻機 | Φ1.2×15m | Φ1.5×18m | Φ1.8×20m | Φ2×20m | Φ2.2×22m |
| 7 | 袋收塵器 | ZM100 | ZM150 | ZM200 | ZM300 | ZM550 |
| 8 | 風機 | 9-19No.9D 5633m3/h 4655Pa 15kW | 9-19No.9D 8294m3/h 4453Pa 22kW | 9-19No.12.5D 12213m3/h 4009Pa 22kW | 9-19No.12.5D 16099m3/h 3741Pa 37kW | 9-26No.12.5D 33309m3/h 3785Pa 75kW |
| 9 | 回轉篩 | Φ600×2900m | Φ800×3600m | Φ900×4200m | Φ1100×4500m | Φ1500×6000m |
| 10 | 皮帶機 | B400×12m | B400×12m | B400×12m | B500×12m | B500×12m |
| 序號 | 指標名稱 | 單位 | 數量 | ||||
|---|---|---|---|---|---|---|---|
| 1 | 建設規模 | m3/a | 15,000 | 25,000 | 35,000 | 50,000 | 100,000 |
| 2 | 產品 | ||||||
| ① | 建筑陶粒 | m3/a | 15,000 | 25,000 | 35,000 | 50,000 | 100,000 |
| 3 | 主要原燃材料用量 | ||||||
| ① | 粉煤灰 | t/a | 5,000 | 9,700 | 11,500 | 18,000 | 35,600 |
| ② | 污泥 | t/a | 3,000 | 5,000 | 7,000 | 10,000 | 20,000 |
| ③ | 粘土 | t/a | 2,000 | 3,000 | 4,800 | 7,400 | 15,200 |
| ④ | 稻殼 | t/a | 1,000 | 1,700 | 2,330 | 3,400 | 6,800 |
| 4 | 動力消耗 | ||||||
| ① | 新水 | t/a | 1,000 | 1,500 | 2,500 | 3,000 | 6,000 |
| ② | 電力 | kWh/a | 192,500 | 333,500 | 898,000 | 1,240,000 | 2,550,000 |
| ① | 占地面積 | ㎡ | 15,000 | 20,000 | 25,000 | 30,000 | 55,000 |
1. 前期服務，積極向客戶提供各種技術資料，免費提供方案設計，免費提供投資報價預估；
2. 免費現場安裝調試指導，由公司專業的技術工程師免費現場指導設備的安裝、調試，保障設備安裝調試的質量和安全；
3. 公司委派專業技術工程師，現場免費培訓技術工人，讓相關操作人員正確掌握產品的操作、檢查、保養、維修等方面的應知技能。
4. 正確掌握產品的操作、檢查、保養、維修等方面的應知技能。
5. 24小時售后服務，遇到問題，力爭在24小時內人員趕到現場予以解決；
6. 定對所有用戶均實行定期回訪制度，多種形式地對產品的使用情況進行反饋，認真解決使用過程中出現的各種問題。
